Водоподготовка в агрокомплексе: поение, орошение и молочный блок

На сельхозпредприятии вода из одной скважины расходится к потребителям с несовместимыми требованиями: птичник или коровник, поле под капельным орошением и молочный блок. Схема, собранная «на всю площадку сразу», получается дорогой и всё равно не закрывает ни одну из трёх задач. Разберём, что критично для каждой ветки и какой узел на ней стоит.

Почему на ферме не бывает одной точки водоподготовки

Ветки различаются не столько составом воды — он у всех один, из общего источника, — сколько тем, что в этом составе мешает, и тем, как распределён расход.

Орошение забирает больше всех, но забирает окнами: полив идёт по два-четыре часа, и расход в окне в разы выше среднесуточного. Требования к солевому составу при этом мягкие — растению соли кальция не мешают, мешают они капельнице. Поение расходует меньше и ровно, круглый год, зато требования к железу, взвеси и микробиологии здесь самые жёсткие на площадке. Молочный блок расходует ещё меньше, но именно там вода нагревается, контактирует с моющими растворами и с поверхностями, которые потом касаются молока.

Общее у всех трёх — только вход. Взвесь, растворённое железо и марганец мешают одинаково и капельнице, и ниппельной поилке, и теплообменнику, поэтому механическая и безреагентная фильтрация ставится на общий коллектор. Дальше ветки расходятся, и экономить на этом расхождении не выходит: узел, подобранный по среднему требованию, будет избыточен для полива и недостаточен для молочного блока.

Поение животных и птицы

Ниппельная поилка — это калиброванное отверстие с запорным элементом. Частица окисленного железа или песчинка, севшая на седло, даёт один из двух отказов: поилка подтекает (мокрая подстилка под линией) или пропускает хуже расчётного. Потребление воды напрямую связано с потреблением корма, поэтому линия, которая отдаёт воду с трудом, отражается на привесах раньше, чем её успевают заметить при обходе.

Второй постоянный сюжет — биоплёнка внутри линий. Трубы малого диаметра, невысокие скорости, тёплый воздух в помещении и остатки органики после выпойки растворов — условия для обрастания. Плёнка держится на стенке, периодически отрывается кусками и уходит прямо в ниппель.

Отсюда порядок работ на ветке поения: убрать железо и взвесь до входа в линию, обеззараживать поток на подаче и промывать линии между партиями под давлением. Обеззараживание не заменяет промывку: ультрафиолет обрабатывает воду в камере и не действует на то, что уже наросло за ней.

Типоразмер УФ-установки на этой ветке считают по расходу и по прозрачности воды, и второе важнее, чем кажется. У DUV-1A120-N AAT23 при Т=90 % производительность 10 м³/час, а на питьевой воде при Т=70 % — 5,8 м³/час, на очищенных сточных водах при том же показателе 3,6 м³/час. Для небольших линий берут младшие модели: DUV-1-21-N BAT23 — 2,1 м³/час, 24 Вт, подключение G1"; DUV-1-87-N BAT23 — 7,5 м³/час, 95 Вт, G 2". Мутная вода перед лампой означает, что установку придётся брать на типоразмер больше, — дешевле поставить фильтрацию.

Капельное орошение: враг не соль, а зарастание эмиттера

Капельница — лабиринтный канал с расходом порядка литров в час. Зарастает он тремя разными путями, и меры против них тоже разные:

• ✓механически — взвесь и песок из скважины, водоросли и ил из накопительного пруда;
• ✓биологически — железобактерии и слизь, особенно при поливе водой с растворённым железом, которое окисляется в линии по пути;
• ✓химически — карбонаты кальция и магния осаждаются внутри эмиттера, когда после отключения полива остаток воды в линии испаряется.

Неприятность капельного полива в том, что забитый эмиттер не виден сразу: угнетение проявляется пятнами через недели, а прочистить лабиринт нельзя — линию меняют.

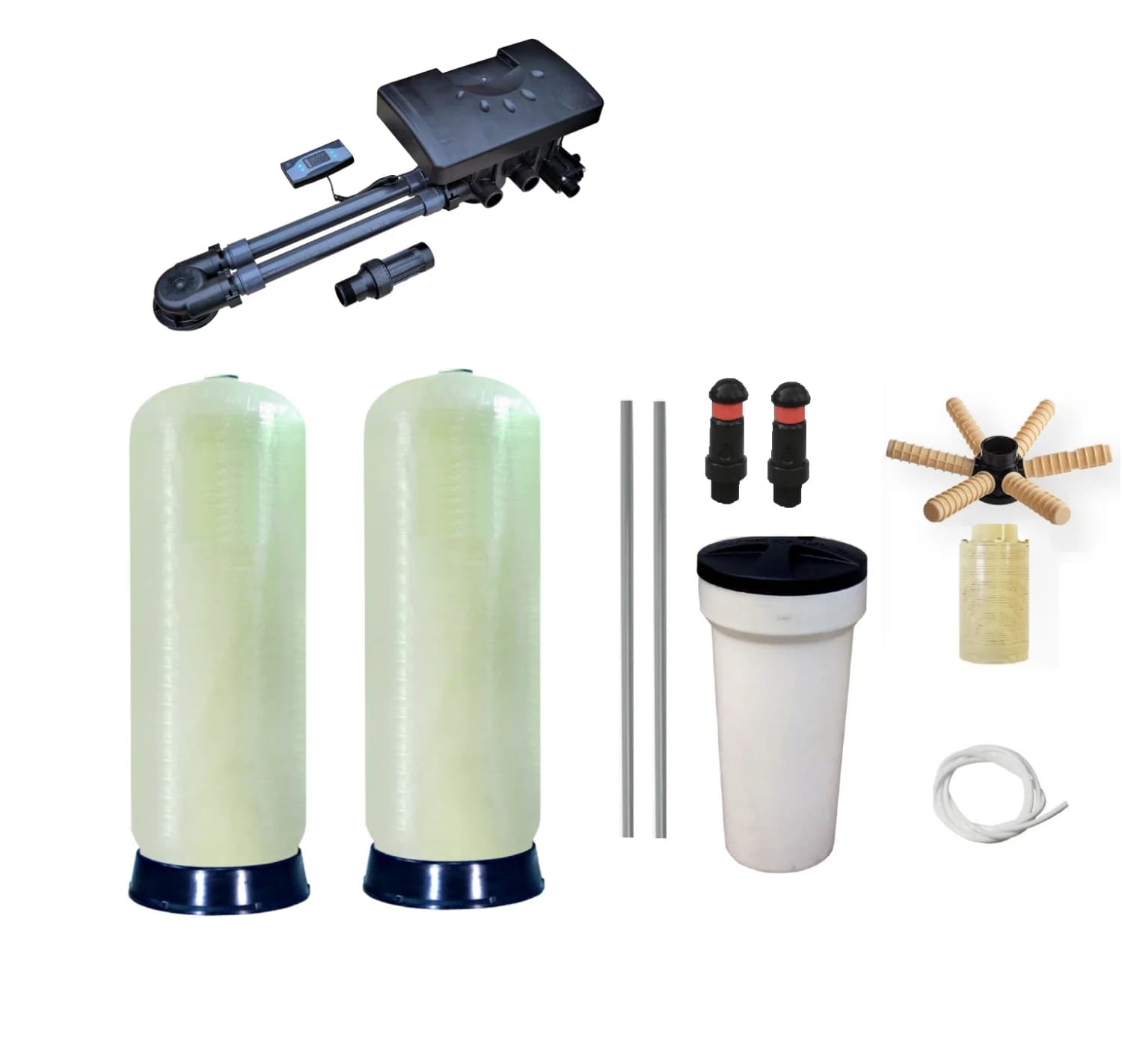

Поэтому фильтрация здесь не опция, а узел схемы, и подбирают его по пиковому расходу в окне полива, а не по суточному объёму. Автоматическая промывка на этой ветке — вопрос не удобства: во время полива у фильтра никто не стоит, а перепад давления растёт быстро. Корпуса от 24 дюймов комплектуются старшими клапанами Runxin с присоединением 2 и 3 дюйма и производительностью от 10 до 50 м³/ч, часть моделей — боковой посадки, с врезкой в стенку корпуса. Заложить нужно и обратную сторону автоматики: на промывку фильтру нужен запас воды и пропускная способность дренажа, а сама промывка занимает окно, которое лучше поставить вне графика полива.

Фертигация добавляет к этому вопрос совместимости. Жёсткая вода с высоким содержанием кальция и магния в паре с фосфорсодержащим раствором даёт осадок прямо в линии и на фильтроэлементе; с сульфатными растворами по тому же механизму выпадает гипс. Практическое правило простое: несовместимые растворы не смешивают в одном баке, а совместимость с конкретной водой проверяют пробным смешиванием в ведре до того, как раствор пойдёт в поле. Корректировать pH и подавлять выпадение солей удобнее отдельным узлом — станцией дозирования: в линейке HG30 и HP30 это ёмкости 60, 100 и 200 л, цифровой или аналоговый насос-дозатор и присоединения от dn15 до dn50, питание 220 В. Ставить её нужно в сухом помещении вдали от источников тепла.

Молочный блок и мойка оборудования

На молочной ветке вода участвует в мойке. Соли жёсткости вместе с белково-жировыми остатками образуют на стенках танков, в молокопроводах и на пластинах охладителя плотный слой — молочный камень. Слой держит микрофлору и ухудшает теплопередачу, то есть охладитель начинает работать хуже при той же нагрузке.

Одновременно жёсткая вода связывает часть щёлочи в моющем растворе. Результат виден по расходу: моющих уходит больше расчётного, а поверхности всё равно домываются не полностью. Наращивание концентрации проблему не решает, потому что причина в воде, а не в химии.

Отдельно стоит финальное ополаскивание. Это последний контакт воды с поверхностью, которая после него касается молока, поэтому здесь важны и взвесь, и микробиология, и железо — оно оставляет налёт и привкус. Ветка горячей воды добавляет накипь на нагревателе и в теплообменнике.

Расход на молочном блоке невелик по сравнению с орошением, так что узлы получаются компактными — при более жёстких требованиях к ним, чем на любой другой ветке площадки.

Сводка: кому что мешает и что ставят

Что дальше

Соберите три вещи. Первое — протокол анализа воды из источника: железо, марганец, жёсткость, мутность, цветность, микробиология. Второе — расходы по каждой ветке отдельно, причём для орошения именно пиковый расход в окне полива, а не суточный объём. Третье — запас воды и точку сброса для обратной промывки: фильтр с автоматическим клапаном промывается коротко, но большим расходом, и на площадке это нужно куда-то отвести.

С этими цифрами можно смотреть автоматические установки фильтрации — они снимают железо, марганец и сероводород вместе с мутностью и цветностью без реагентов, и это тот общий вход, с которого начинается любая из трёх веток. Если анализа пока нет, начните с него: подбор по описанию воды словами на ферме заканчивается заменой поливных линий.
