Ультрафильтрация против обратного осмоса: где проходит граница

Обе технологии называют мембранными, и на схеме они выглядят похоже: корпус, насос, вход, выход пермеата, сброс концентрата. Различаются они одним параметром — размером того, что мембрана не пропускает. От этого зависит и результат на выходе, и давление, и расход электричества, и цена вопроса. Разберём, где именно проходит граница.

Разный порог задержания — разный результат

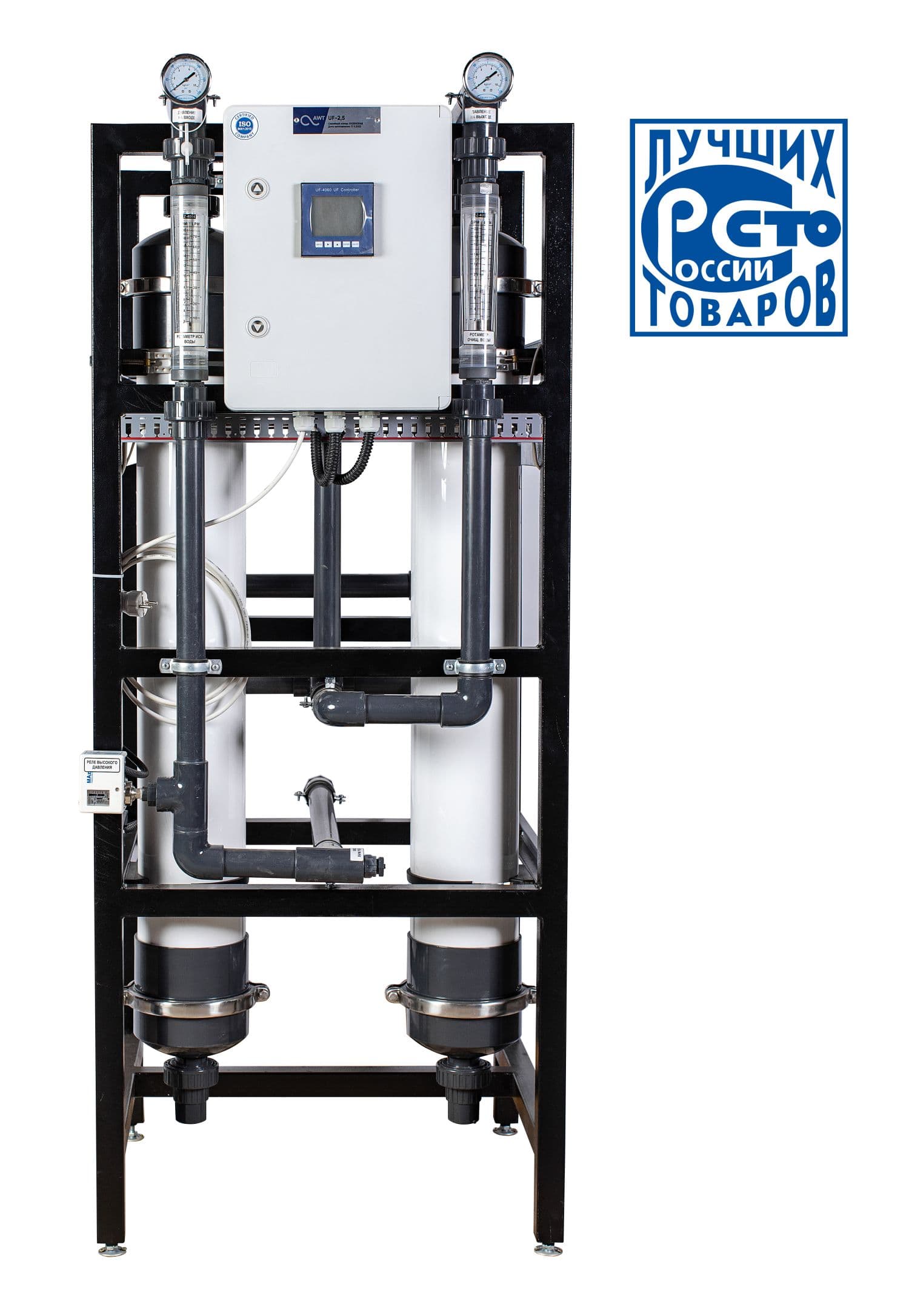

Ультрафильтрационная мембрана — это пористая перегородка с тонкостью очистки от 0,1 до 0,01 мкм. Разделение идёт под перепадом давления: он преодолевает силы трения и взаимодействия между жидкостью и поверхностью мембраны, и вода уходит сквозь поры, а всё, что крупнее пор, остаётся. В установках AWT UF стоят половолоконные мембраны PAN, работающие «изнутри-наружу»: вода подаётся внутрь волокна и выходит наружу через его стенку.

Обратноосмотическая мембрана пор в этом смысле не имеет: она пропускает молекулы воды и задерживает растворённые вещества на уровне ионов. Поэтому осмос снижает общую минерализацию, а ультрафильтрация — нет.

Это не «слабее» и «сильнее». Это разные задачи.

Что снимает ультрафильтрация

Установка UF убирает мутность и цветность, удаляет коллоиды и органику, задерживает крупные бактерии и оставляет солевой состав воды нетронутым. По сути она заменяет собой отстаивание и микрофильтрацию — два узла, которые занимают площадь и требуют обслуживания.

Типовые задачи, где этого достаточно:

• ✓Осветление мутной поверхностной воды. Река, водохранилище, сезонный паводок. Мутность и цветность уходят, минерализация в такой воде обычно и не мешает.
• ✓Микробиологический барьер. Крупные бактерии задерживаются механически, без реагента и без дозы облучения.
• ✓Автономное водоснабжение коттеджей — там, где вода по солям приемлема, а по прозрачности нет.
• ✓Муниципальная водоподготовка и подготовка технической воды.
• ✓Доочистка стоков и оборотное водоснабжение — задержание взвеси, жиров и нерастворимых нефтепродуктов перед возвратом воды в цикл.

Ряд AWT UF разведён по производительности от UF-2,5 до UF-60, то есть до 60 м³/ч. Растёт в нём прежде всего мембранная площадь: у UF-2,5 два модуля общей площадью 27,4 м², у UF-5 — четыре модуля на 54,8 м², у UF-7,5 — тоже четыре, но на 82,2 м², у UF-10 — шесть модулей и 100 м². Вместе с площадью растёт расход на промывку: 0,75 м³/ч у UF-7,5 против 1,0 м³/ч у UF-10.

Обвязка следует за расходом. У UF-10 вход исходной воды вместе с линией промывки выполнен под G2, у UF-5 и UF-7,5 — под G1½, а выход у всех моделей ряда одинаковый, G1¼. Габариты старших моделей совпадают: 1250×1030×2030 мм у UF-10 и у UF-7,5. Масса при этом различается заметно — 160 кг у UF-10 и UF-15, 400 кг у UF-20, 450 кг у UF-30, — и это стоит учесть при выборе места установки.

Где ультрафильтрация не поможет

Всё, что растворено, проходит ультрафильтрационную мембрану насквозь. Список получается короткий, но именно он чаще всего и приводит человека к водоподготовке:

• ✓Жёсткость. Соли кальция и магния растворены, накипь после UF останется ровно та же.
• ✓Общее солесодержание. Солоноватая скважина после ультрафильтрации станет прозрачной и солоноватой.
• ✓Нитраты, фториды, аммоний. Растворённые ионы, порог задержания их не касается.
• ✓Привкус солёности и минерализация в напитках и пищевых линиях.

Если задача звучит как «убрать соли», «обессолить», «снизить минерализацию», «получить воду постоянного состава независимо от источника» — это обратный осмос, и никакая тонкость ультрафильтрации его не заменит.

Обратное тоже верно. Ставить осмос ради того, чтобы убрать мутность, — значит платить давлением и сбросом в дренаж за работу, которую делает мембрана на десятых долях МПа.

Связка: ультрафильтрация перед осмосом

Третий вариант — не «или», а «и». Предподготовка перед обратным осмосом прямо названа среди типовых задач установок AWT UF, и причина простая: осмотическая мембрана чувствительна к тому, что до неё доходит.

Взвесь и коллоиды осаждаются на поверхности мембранного элемента, поток пермеата падает, промывки учащаются, межмоечный цикл сокращается. Ультрафильтрация снимает эту нагрузку целиком: на осмос приходит вода с постоянной прозрачностью независимо от того, что происходит в источнике — паводок, сезонное цветение, взмучивание после ремонта сети.

Экономика такой схемы считается не по стоимости узла, а по ресурсу мембран осмоса и по числу химических моек в год. Чем грязнее и нестабильнее источник, тем быстрее ультрафильтрация себя оправдывает.

Важная оговорка: ультрафильтрация закрывает только нерастворённую часть предподготовки. Всё, что она пропускает насквозь, доходит до осмоса в неизменном виде — включая соли жёсткости, которые способны осаждаться на мембране изнутри. Поэтому связка «UF плюс осмос» не отменяет остальных узлов схемы, а снимает с них конкретную нагрузку по взвеси и коллоидам.

Чем различается обслуживание

Разница в эксплуатации не менее заметна, чем в результате.

У ультрафильтрации режимами фильтрации, прямой и обратной промывки управляет контроллер. Отложения снимают химической регенерацией CIP или CEB — кислотой, щёлочью и гипохлоритом; на этих режимах допустим диапазон pH от 2 до 12, тогда как рабочий диапазон уже, от 3 до 9. Вода должна быть температурой 5–40 °C. У UF-10 рабочее давление 0,1 МПа, и при превышении 0,3 МПа установка блокируется автоматически. Срок службы установки — от 10 лет.

Помещение тоже нормируется: отапливаемое, 5–35 °C, влажность не выше 75 %, доступ от 1000 мм для обслуживания.

Концентрат ультрафильтрации — это 10–20 % от расхода подаваемой воды, и доля зависит от качества исходной воды и требований к очищенной. У осмоса своя цифра: коммерческая RO-1000L берёт 1660 л/ч исходной воды, чтобы отдать 1000 л/ч пермеата. Обе величины нужно закладывать в проект водоснабжения и в проект дренажа заранее.

Что дальше

Порядок решения простой. Возьмите протокол анализа воды и посмотрите на две группы показателей отдельно. Мутность, цветность, взвешенные вещества, микробиология — это зона ультрафильтрации. Общее солесодержание, жёсткость, нитраты — зона осмоса. Если проблемы в обеих группах, схема будет двухступенчатой, и ультрафильтрация в ней пойдёт первой.

Дальше — каталог: установки ультрафильтрации закрывают ряд до 60 м³/ч и подбираются по расходу, стандартные установки обратного осмоса — по расходу и солесодержанию исходной воды. Если анализа пока нет, начните с него: без цифр по солям выбор между двумя мембранами сделать нечем.
